3 HE · 19 Zoll · Eurocards
Das Elektroniklabor als modulares System.

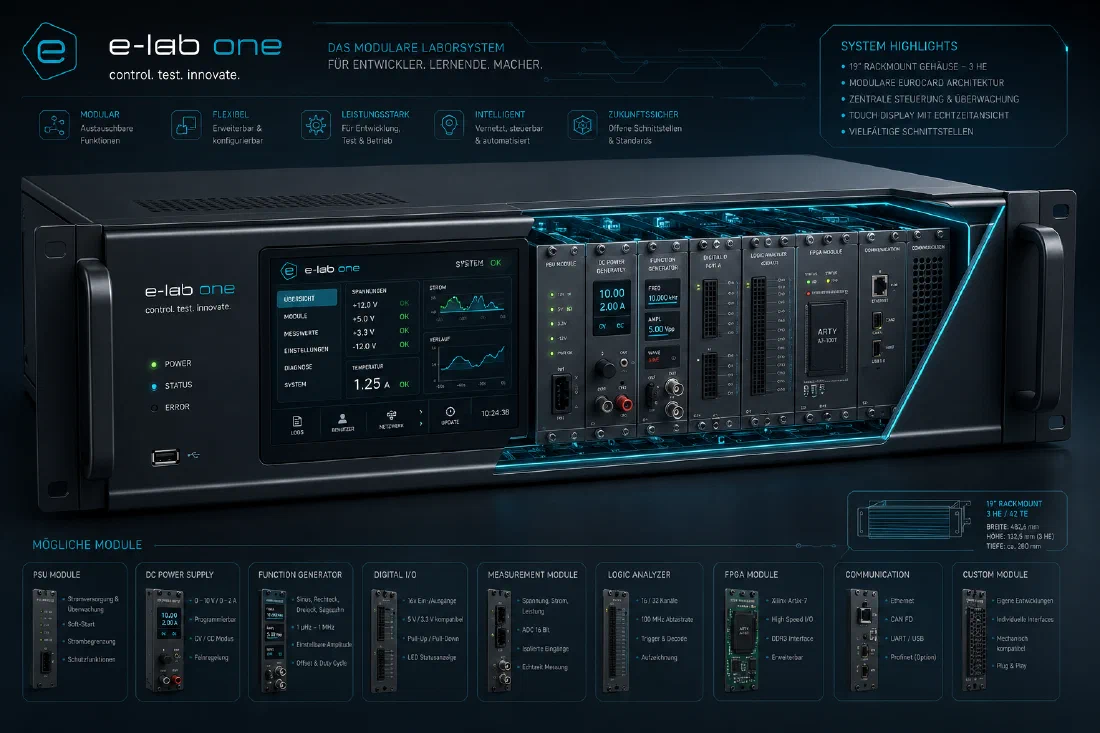

e-lab one verbindet standardisierte Eurocard-Module, eine eigene Backplane und eine zentrale Controller-/HMI-Einheit in einem 3-HE-19-Zoll-Baugruppenträger.
Ein System, das mit der Aufgabe wächst
e-lab one entsteht aus der Idee, häufig benötigte Laborfunktionen in einem geordneten, erweiterbaren System zusammenzuführen. Mess-, Versorgungs-, Digital-, FPGA- und Experimentiermodule teilen sich einen mechanischen und elektrischen Rahmen, bleiben aber austauschbar.
Das Projekt umfasst die selbst entwickelte Hardware ebenso wie Firmware, Controller-Software und Bedienoberfläche. Es befindet sich in aktiver Entwicklung: Architekturentscheidungen sind bereits getroffen, einzelne Baugruppen werden ausgearbeitet und weitere Module sind als Konzept oder Planung dokumentiert.
Modular vom Baugruppenträger bis zur Software
Die Basis bildet ein 3-HE-19-Zoll-Baugruppenträger. Eurocards laufen in Führungsschienen und kontaktieren eine Backplane. Ein Grundraster von 4 TE schafft definierte Modulplätze; Hot-Plug-fähige Slots sollen einen kontrollierten Austausch geeigneter Baugruppen ermöglichen.
Eine zentrale Controller-/HMI-Einheit erkennt und verwaltet die Module. Der CAN-Bus übernimmt Management-Aufgaben, während +12 V die zentrale Leistungsversorgung und +5V_STBY die dauerhaft aktive Elektronik versorgt.
Aktueller Stand
Entwicklung mit sichtbaren Zwischenständen
Die Systembasis ist definiert, Baugruppen befinden sich in unterschiedlichen Entwicklungsphasen.
Ausgewählte Module
Bausteine des Systems
Backplane Rev. A
Zwölf Hot-Plug-Slots im 4-TE-Raster mit +12 V, +5V_STBY und CAN-Management.
PSU Rev. A
Zentrale Versorgung über ein ATX-Netzteil und dauerhaft aktive Management-Elektronik.
Programmierbares Labornetzteil
Versorgungsmodul für 0–10 V und 0–2 A.
Entwicklungsjournal
Zuletzt dokumentiert
Backplane Rev. A – die Basis für die Module
Der aktuelle Stand der Backplane mit zwölf Slots, Versorgung und CAN-Management.
Beitrag lesenDas Grundkonzept: 19 Zoll, Eurocards und eine Backplane
Der mechanische und elektrische Aufbau des modularen Laborsystems.
Beitrag lesenAus NetLab One wird e-lab one
Warum der neue Name den gewachsenen Umfang des modularen Elektroniklabors besser beschreibt.
Beitrag lesenOffene Entwicklung
Vom Systemkonzept zur funktionierenden Hardware.
Die Projektseiten erklären den Aufbau. Das Journal hält Entscheidungen und Fortschritte fest.
